腐植酸鈉是以風化煤、泥炭和褐煤為原料經特殊工藝加工制成的一種具有多種功能的大分子有機弱酸鈉鹽，其結構比較復雜，已知腐植酸分子中含有苯環、稠環和某些雜環（如吡咯、呋喃、吲哚等），各芳香環之間有橋鍵相連，芳香環上有各種功能基團，主要是羧基、酚基、羥基、甲氧基、醌基等。腐植酸鈉中腐植酸干基含量超過75%，是一種生產綠色乳肉蛋食品用的良好獸藥和飼料添加劑。
一、腐值酸鈉壓力噴霧干燥機設計要求
1、 物料名稱：腐值酸鈉
2、 進風溫度：400℃
3、 出風溫度：80～100℃；（設計時按80℃計算）
4、 料液含固量：20%
5、 蒸發量：2000㎏/h；
6、 產品終水份： ≤10%；
7、 出料形式：塔底出料+旋風出料
8、除塵方式：旋風除塵+濕法除塵。
9、操作方式：連續操作。
10、干燥介質：經過濾后的空氣。
11、熱源：天然氣熱風爐
二、腐值酸鈉壓力噴霧干燥機設計參數
1、塔體內徑：Φ5000mm
2、塔體外徑：Φ5300mm
3、用風量：28956kg/h
4、進風溫度：400℃；出風溫度：80℃。
5、水份蒸發量:2000Kg/h 。
6、干粉含水率:10%。
7、干燥用熱量：300萬大卡/小時。
8、一級旋風除塵器：2-CLT1550
9、濕法除塵器：φ3000
10、鼓風機：型號：4-72-10D 功率：18.5KW 轉速：960轉/分。
11、引風機：型號：9-26-14D 功率：75KW 轉速：960轉/分。
12、高壓均質泵：型號：GJB-4-25 功率：30KW 流量4000m3/h。
13、配套燃煤熱風爐：300萬大卡
三、腐值酸鈉壓力噴霧干燥機原理
懸浮液用高壓均質泵打入塔頂的壓力噴嘴。料液在霧化機產生的壓力的作用下，分散成均勻細小的霧群。
由送風機將環境空氣送入間接式燃煤熱風爐產生加熱后得到干燥熱風，再流經均風分配器，均勻進入塔內。細小霧滴與高溫熱空氣接觸瞬間干燥，并在下落過程中不斷干燥殘留水份。干粉隨同尾氣進入旋風除塵器，物料在主塔內、旋風除塵器出料，尾氣經濕法除塵器處理后排空。
四、腐值酸鈉壓力噴霧干燥機配置及特點：
1 供料系統
（1）、高壓均質泵：型號：GJB-4-25、功率：30KW、壓力：0～250KG（可調）、流量4m3/h。
（2）、進料管閥采用2’的管閥（如果不能跟泵的出口相配，按泵的出口尺寸），其跟物料接觸的采用304。
（3）、宜興輕工設備有限公司，采用變頻調速。
2 霧化系統 1、 噴嘴選用噴霧公司產品。
3、 三套噴嘴噴料。
4 、熱風系統
（1）、 鼓風機：型號：4-72-10D、功率：18.5KW、轉速：1120轉/分、風量：26775～33554m3/h、壓力：1257～1395Pa
（2）、 鼓風機采用變頻調速。
5、干燥塔
（1）、熱風均配器：均風板有三層打孔板組成，我公司用于多套設備，效過非常好，用δ=2mm,304材質制作（加強筋用304不銹鋼扁鋼）。

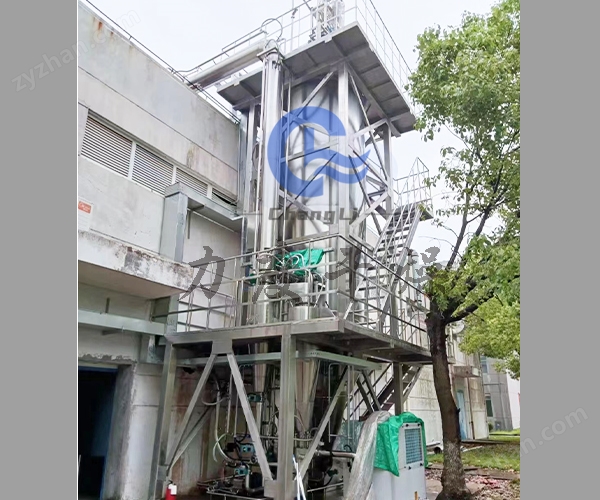

（2）、干燥塔：干燥塔內徑為5.0米。能承受4000Pa的負壓，在操作失誤的情況下不會損壞。內壁為2.0mm304拋光鏡面板，采用氬弧焊焊接。塔體外包為厚度1.2mm 不銹鋼板，中間為Q235型鋼骨架及厚度100mm的巖棉保溫。干燥室外頂為厚δ=3mm,304不銹鋼板。
（3）、塔身設有塔門4扇和觀察孔，便于塔內清洗觀察。塔體交接口、管道彎頭均是圓弧對接設計，減少死角。干燥塔運至現場制作。
（4)、正常操作溫度：熱風分配器導入風溫400℃，塔內120℃。極限操作溫度250℃。塔內工作壓力：500～-1500Pa，極限塔內負壓：-2000Pa。
(5)、氣錘：由我廠設計制造的氣錘,振動力大，用氣量少。用戶自備空壓機。
6、 收料系統
（1）、 主塔有一個出料口,旋風除塵器下面有一個出料口，每個出料口裝有關風機,物料在關風機出料。
（2）、 旋風出料量很少，下面用料筒收料。
7、 排風系統
（1）、引風機：型號：9-26-14D、功率：75KW、轉速：960轉/分、風量：31000～35000m3/h、壓力：5188～5262Pa配有調風門，Q235制作，支架裝有4只避震墊。
（2）、排風管道：跟物料接觸的用304的不銹鋼，加強筋用碳鋼。
8、 電器系統
（1）、電器控制柜為304制作。
（2）、引風機用自藕減壓器啟動，用于啟動時減小風機啟動電流。
（3）、控制系統采用按鈕接觸器常規控制。主要參數如進口溫度、主塔溫度、出口溫度
